3.1 Gestion et organisation de baie

3.1.1 Introduction

La gestion et l’organisation d’une baie est importante pour toutes les applications ; elle permet un meilleur fonctionnement et une meilleure identification des réseaux.
La bonne structuration de sa baie informatique passe par l’étude des différents réseaux et leur activité, du besoin direct du client et de son besoin potentiel dans les années à venir et de l’ergonomie des équipements de la baie.
Note : Les positionnements et les préconisations évoqués par la suite sont basés sur les Standards du Groupe API ; libre à chaque client de prendre d’autres décisions à sa guise.
Pour définir la taille de sa baie, il faut d’abord connaître les équipements qui la compose, et plus précisément le nombre d’unités que ces derniers solliciteront. Pour des équipements classiques, 1 équipement prend 1 Unité ; c’est le cas des balais, prises de courant, tiroirs optiques, bandeaux et de la majorité des switches et des serveurs rackables. Ces équipements peuvent prendre plusieurs unités selon leur dimensionnement.

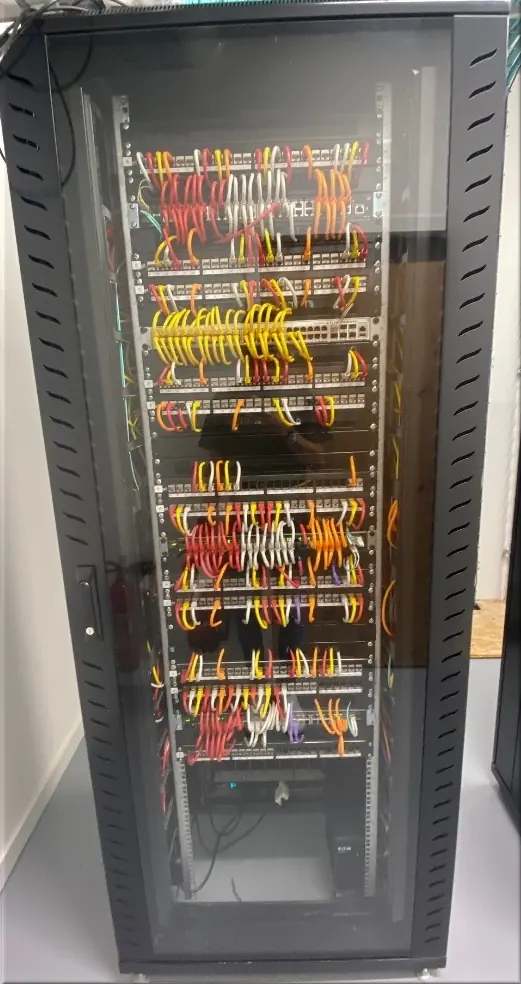

Figure 24 : Exemple d’une baie

Le but de ce site est de parcourir les différents éléments d’une baie ainsi que leurs caractéristiques.

3.1.2 Prises et onduleur

De base, nous préconisons la fourniture d’un bandeau de prise de courant (1U) ainsi que d’un onduleur et de son support rackable (2U) que nous placerons en bas de la baie. Les prises de l’onduleur n’étant pas sur la façade mais sur le côté, il n’est pas nécessaire d’y ajouter un balai ; en revanche, il peut être appréciable de placer un balai au-dessus du bandeau de prises de courant (1U). Cumul des emplacements : 4U
Listes des produits Bandeau de prises:

Listes des produits Onduleur :

3.1.3 Passe-balais

L’utilisation de balais dans les baies informatiques est importante ; ceux-ci permettent d’offrir de l’espace et du masquage pour l’ensemble des câbles de la baie à partir d’un équipement. Au sein du Groupe API, nous privilégions l’utilisation d’un balai entre chaque équipement de manière à aérer le câblage à partir de n’importe quel équipement.

Figure 25 : Passe-balai

Listes des produits Passe-balai :

3.1.4 Bandeau et switch

Dans la majorité des baies, on retrouve ensuite des bandeaux RJ45 (1U) qui permettent de faire la liaison entre les équipements à raccorder au réseau (Ordinateurs, Automates, Équipements communicants) et le switch (1U) ainsi qu’un balai entre ces deux équipements (1U).

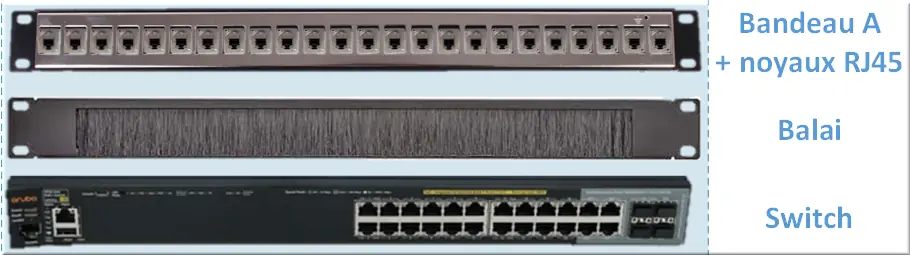

Figure 26 : Bandeau simple A

Nous prenons ici le cas d’un switch 24 ports, où un unique bandeau 24 ports est donc nécessaire. Dans le cas où de nombreux équipements peuvent potentiellement être raccordés au réseau, il est préférable de s’orienter vers un switch 48 ports (1U) avec un bandeau 24 ports et son balai au-dessus ET en-dessous (2x2U) pour pouvoir exploiter les 48 ports.

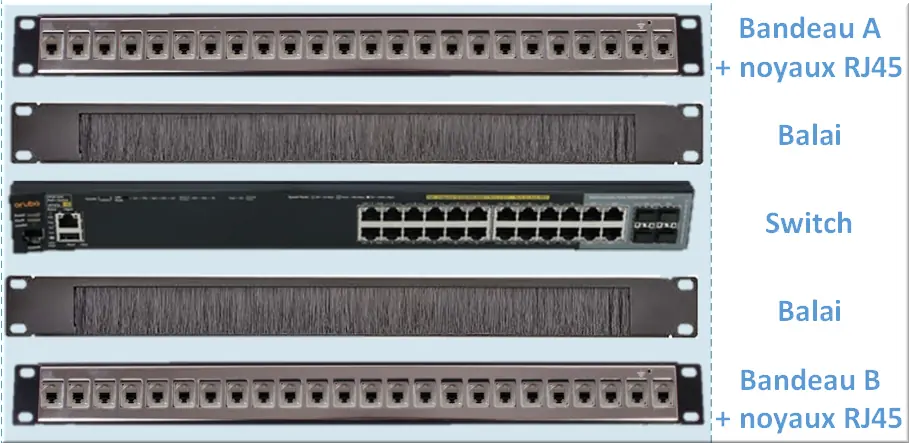

Figure 27 : Bandeau double A et B

Listes des produits Bandeau RJ45 :

Listes des produits Switch :

3.1.5 Tiroir optique

Si la baie a pour vocation d’être raccordée en fibre optique, un tiroir optique est nécessaire (1U) pour faire le lien entre la fibre optique et le(s) switch(s). Ce tiroir sera placé à l’emplacement le plus haut de la baie, avec un nouveau balai pour passer les jarretières vers les autres équipements (1U).

Figure 28 : Tiroir optique

Listes des produits Tiroir optique :

3.1.6 Serveur

Si la baie accueille un serveur, le dimensionnement du serveur influe sur le nombre d’unités que celui-ci prendra (1U pour un serveur rackable à 5U pour un serveur PC Tour placé sur un plateau). Dans le cas d’un serveur rackable, celui-ci peut avoir une profondeur de 800 mm, donnée importante à prendre en compte lors du choix de la baie.
Listes des produits Serveur :

3.1.7 Ossature

La base d’une baie informatique est son ossature qui varie selon le nombre d’unités nécessaires, la profondeur des équipements et la place disponible à l’endroit où la baie sera installée.

1. Si le serveur choisi a une profondeur supérieure à 500mm, il est nécessaire de passer sur une ossature de profondeur 800mm voire 1000mm.
2. L’autre limite peut être la place disponible, d’où l’importance de connaître les dimensions des ossatures existantes.
3. Ensuite, nous préconisons de prendre de la marge de sorte à pouvoir se projeter dans le temps ; si le client veut ajouter des équipements dans quelques années, il doit avoir de la place pour le faire. Ainsi, il vaut mieux prendre minimum 2 tailles de baies au-dessus du strict nécessaire.
• Si le client a la place et peut potentiellement avoir besoin de rajouter des équipements conséquents par la suite, il vaut mieux partir sur une armoire de 42 Unités et de 1000mm de profondeur pour avoir de la marge.

Listes des produits Ossature :

Unité en pièce pour écrous cage.

3.1.8 Distinction des réseaux par couleur

Chaque réseau possède une couleur de câbles qui lui est propre et doit être respectée afin de mieux les identifier dans la baie. Le standard API est le suivant :

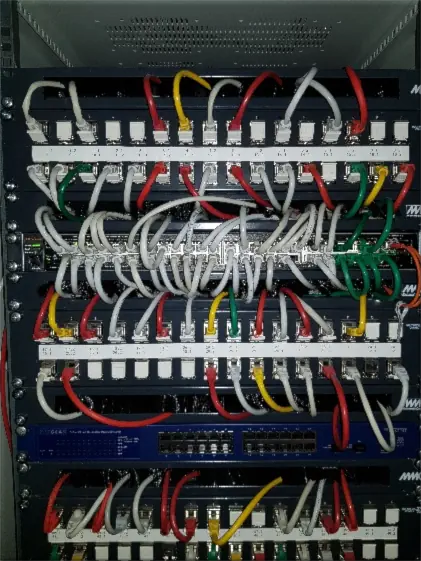

Figure 29 : Couleurs de brassage

3.1.9 Exemples d’implantation

D’après les spécifications vues précédemment, voici plusieurs exemples d’implantation de baies selon différents besoins.

3.1.9.1 Petite baie 9U

L’intérêt d’une petite baie est de placer dans un coffret de taille minimum 9U, un tiroir optique pour le raccorder en fibre optique, un bandeau 24 ports et un switch 24 ports pour raccorder les équipements au réseau. On retrouve également l’onduleur et le bandeau de prises de courant ainsi que de la réserve pour l’ajout d’équipements supplémentaires.

Figure 30 : Petite baie 9U

3.1.9.2 Moyenne baie 15U

L’intérêt d’une moyenne baie est de placer dans un coffret de taille minimum 15U, un tiroir optique pour le raccorder en fibre optique (une ou plusieurs fibres différentes), deux bandeaux 24 ports et un switch manageable 48 ports pour raccorder les équipements des différents réseaux sur le même switch. On peut y ajouter un serveur rackable (1U), puis on retrouve également l’onduleur et le bandeau de prises de courant ainsi que de la réserve pour l’ajout d’équipements supplémentaires.
Pour rappel, le dimensionnement d’une baie doit se faire en considérant les éventuels développements futurs chez le client ; autrement dit, cette implantation peut également se faire dans des ossatures de taille 21U ou 42U si la place dans le local/bureau est suffisante.

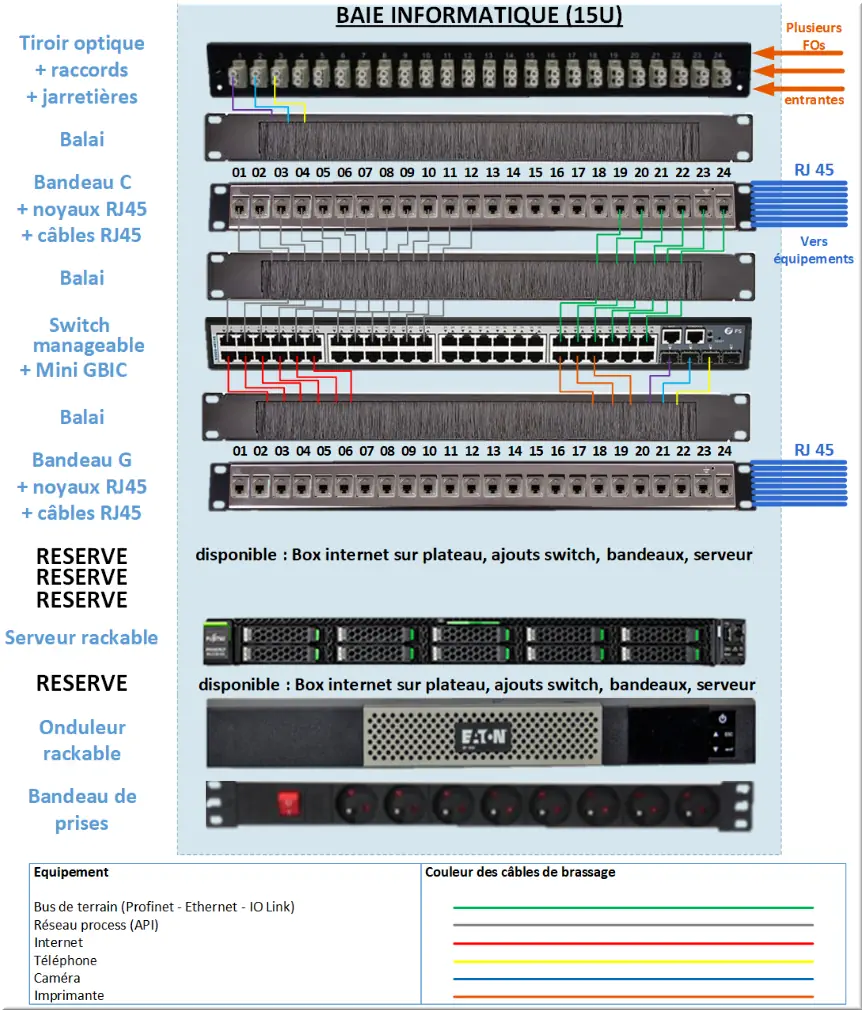

Figure 31 : Moyenne baie 15U

3.1.9.3 Grande baie 21U

L’intérêt d’une grande baie est de placer dans un coffret de taille minimum 21U, un tiroir optique pour le raccorder en fibre optique (une ou plusieurs fibres différentes), deux bandeaux 24 ports et un switch manageable 48 ports pour raccorder les équipements des différents réseaux sur le même switch. On peut y ajouter un serveur PC posé sur le côté sur un plateau (5U), puis on retrouve également l’onduleur et le bandeau de prises de courant ainsi que de la réserve pour l’ajout d’équipements supplémentaires.
Par ailleurs, bien que cette solution puisse présenter un avantage financier sur le coût du serveur, cette implantation est moins conseillée qu’une implantation avec un serveur rackable, puisque moins pérenne et performante dans le temps.

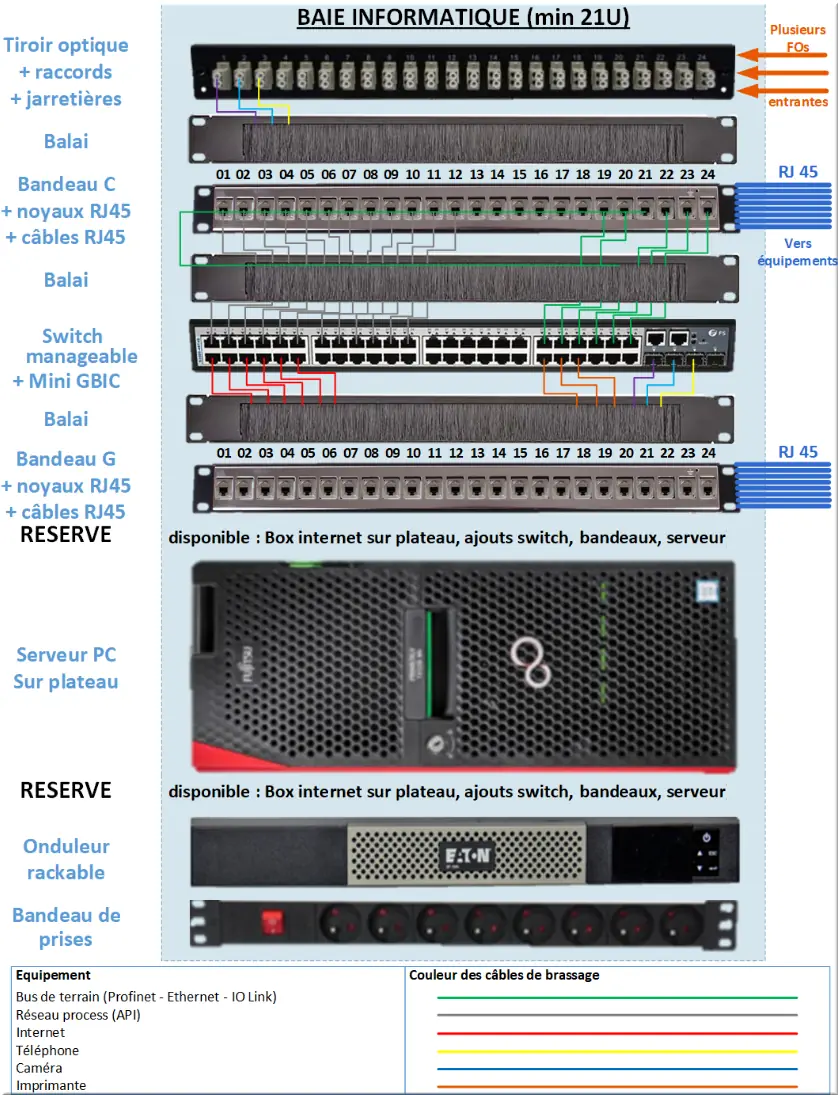

Figure 32 : Grande baie 21U
